Installeren

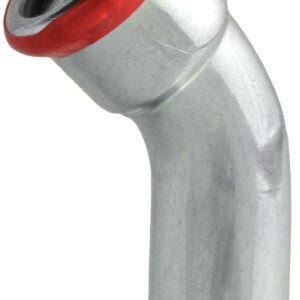

Je duwt de slang volledig in de ontgrendeling van de fitting van de slang. Om te demonteren, duw je de ontgrendeling in de richting van de fitting en trekt je de slang eruit. De fittingen gebruiken borgclips om de slang op zijn plaats te houden, dus sterkere slangen zorgen beter voor een goede afdichting. Hierdoor kan hij bijvoorbeeld worden aangesloten op een andere slang, leiding of ander onderdeel. Dit type fitting heeft geen schroefdraad op minstens een poort. Ook kan je gebruik maken van een persfitting of een knelfitting.
Afhankelijk van hun gebruik heb je verschillende soorten insteekkoppelingen, namelijk:
Pijp- en slang fittingen
Fittingen worden dus geleverd met een verscheidenheid aan accessoires.
Pijp- en slang fittingen
Deze worden direct toegepast op slangen, leidingen of andere toepassingen. Je kunt deze fittingen herkennen aan ten minste een poort zonder schroefdraad.
Insteekkoppeling
Insteekkoppelingen worden gebruikt om slangen aan te sluiten op bijvoorbeeld een persluchtsystemen. Ze bieden verzegelde, eenvoudige en snelle verbindingen, meestal met één tot zes verbindingspoorten. Ze kunnen manueel worden geïnstalleerd en verwijderd.
Insteekkoppelingen met één verbindingspoort
Deze fittingen zijn uitgerust met een verbindingspoort. Ze sluiten zo de luchtstroom af.
Pluggen
Worden gebruikt om pneumatische insteekkoppeling te sluiten.
Afsluitdoppen
Sluiten de luchtstroom af.
Insteekkoppeling met twee aansluitingen
Deze steekkoppelingen worden gebruikt om twee slangen met elkaar te verbinden of om slangen aan leidingen en-of onderdelen te koppelen. Daarom stroomt de lucht van de inlaat naar de uitlaat.
Rechte koppeling met buitendraad
Worden gebruikt om slangen in een rechte lijn aan te sluiten.
Rechte koppeling met interne draad
Verbind de slang in een rechte lijn. Niet alleen steekverbindingen, maar ook binnendraad verbindingen.
Rechte zeskant koppeling
Deze verbinden de slang met de tweede poort. Hierdoor is de slang eenvoudig op meerdere componenten aan te sluiten.
L- schroefdraad koppeling
Deze fittingen verbinden de slang met de tweede poort in een rechte hoek of een van vijfenveertig graden, waardoor de luchtstroom wijzigt.
Inline link
Elk uiteinde heeft een verbindingspoort. Hierdoor kunnen de twee slangen in een rechte lijn met elkaar worden verbonden.
L-type steekkoppeling
Verbind de twee slangen in een hoek van 90 graden.
Rechte staafverbinding
Sluit de slang in een rechte lijn aan op de poort.
L- steekkoppeling
Sluit de slang in een hoek van negentig graden aan op de plug-in poort.
Insteekkoppeling met drie aansluitingen
Steekkoppelingen met drie aansluitpoorten worden gebruikt om drie slangen met elkaar te verbinden. Meerdere slangen op leidingen en- of componenten worden aangesloten met een schroefdraad aansluiting.
T-stuk koppeling
Maken een overgang in T-vorm tussen meerdere slangen.
Y- stuk insteekkoppeling
Deze koppeling stelt je in staat om drie slangen met te verbinden.
Orifice insteekkoppelingen
Dit soort insteekkoppeling wordt gevormd door een insteekkoppeling aan de ene, en een schroefdraad koppeling aan de andere kant. Zorgen voor een constante debietregeling in één richting, terwijl in de andere richting het ingaande debiet vrij blijft.
Terugslagkleppen met insteekkoppelingen
Dit soort kleppen laten de luchtstroom in één richting toe. In de andere richting voorkomen ze een luchtstroom.
Ventielen
- Bij fittingen horen ook verschillende soorten ventielen, zoals:
- Smoorventielen
- Snelheidsregelventielen
- Ventielen die snel ontluchten
- Afsluitventielen met insteekkoppelingen
- Mechanisch bediende ventielen met insteekkoppelingen
- Kogelkranen met insteekkoppelingen
- Drieweg kogelkranen met insteekkoppelingen
- Drukregelaars
- Manometers
Slangpilaren
Deze worden gebruikt om soepele slangen aan een applicatie te bevestigen. Ze worden vooral gebruikt bij allerlei toepassingen waarbij de soepele slang of buis door smalle bochten moet worden geleid. Ze beschikken over een binnen of buitendraad verbinding en een lange kegelvormig toelopende kegel met nokken.
Draadfittingen
Hebben minstens een en vaak twee of drie verbindingspoorten met schroefdraad.
Koppelingen
Bestaan uit twee delen die samen een verbinding vormen.
